实现翻转卡片的动画效果

发表于   |   分类于   |     |   阅读次数

在Android设计中, 经常会使用卡片元素, 正面显示图片或主要信息, 背面显示详细内容, 如网易有道词典的单词翻转和海底捞的食谱展示. 实现卡片视图非常容易, 那么如何实现翻转动画呢?

更多: http://www.wangchenlong.org/

Card

在TB吃海底捞时, 使用Pad点餐, 发现应用的食谱功能使用卡片控件, 就准备和大家分享一下实现方式. 有兴趣的朋友可以去海底捞看看:)

本文源码的GitHub下载地址

欢迎Follow我的GitHub: https://github.com/SpikeKing

首页

首页由正面和背面两张卡片组成, 同时, 设置点击事件flipCard.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    android:id="@+id/main_fl_container"
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:onClick="flipCard"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="me.chunyu.spike.wcl_flip_anim_demo.MainActivity">

    <include
        layout="@layout/cell_card_back"/>

    <include
        layout="@layout/cell_card_front"/>

</FrameLayout>

逻辑, 初始化动画和镜头距离.

1
2
3
4
5
6
7
8
9
@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
    ButterKnife.bind(this);

    setAnimators(); // 设置动画
    setCameraDistance(); // 设置镜头距离
}

动画

初始化右出(RightOut)和左入(LeftIn)动画, 使用动画集合AnimatorSet.
当右出动画开始时, 点击事件无效, 当左入动画结束时, 点击事件恢复.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 设置动画
private void setAnimators() {
    mRightOutSet = (AnimatorSet) AnimatorInflater.loadAnimator(this, R.animator.anim_out);
    mLeftInSet = (AnimatorSet) AnimatorInflater.loadAnimator(this, R.animator.anim_in);

    // 设置点击事件
    mRightOutSet.addListener(new AnimatorListenerAdapter() {
        @Override public void onAnimationStart(Animator animation) {
            super.onAnimationStart(animation);
            mFlContainer.setClickable(false);
        }
    });
    mLeftInSet.addListener(new AnimatorListenerAdapter() {
        @Override public void onAnimationEnd(Animator animation) {
            super.onAnimationEnd(animation);
            mFlContainer.setClickable(true);
        }
    });
}

右出动画

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">
    <!--旋转-->
    <objectAnimator
        android:duration="@integer/anim_length"
        android:propertyName="rotationY"
        android:valueFrom="0"
        android:valueTo="180"/>

    <!--消失-->
    <objectAnimator
        android:duration="0"
        android:propertyName="alpha"
        android:startOffset="@integer/anim_half_length"
        android:valueFrom="1.0"
        android:valueTo="0.0"/>
</set>

旋转180°, 当旋转一半时, 卡片消失.

左入动画

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android">

    <!--消失-->
    <objectAnimator
        android:duration="0"
        android:propertyName="alpha"
        android:valueFrom="1.0"
        android:valueTo="0.0"/>

    <!--旋转-->
    <objectAnimator
        android:duration="@integer/anim_length"
        android:propertyName="rotationY"
        android:valueFrom="-180"
        android:valueTo="0"/>

    <!--出现-->
    <objectAnimator
        android:duration="0"
        android:propertyName="alpha"
        android:startOffset="@integer/anim_half_length"
        android:valueFrom="0.0"
        android:valueTo="1.0"/>
</set>

在开始时是隐藏, 逆向旋转, 当旋转一半时, 显示卡片.

镜头视角

改变视角, 涉及到旋转卡片的Y轴, 即rotationY, 需要修改视角距离.
如果不修改, 则会超出屏幕高度, 影响视觉体验.

1
2
3
4
5
6
7
// 改变视角距离, 贴近屏幕
private void setCameraDistance() {
    int distance = 16000;
    float scale = getResources().getDisplayMetrics().density * distance;
    mFlCardFront.setCameraDistance(scale);
    mFlCardBack.setCameraDistance(scale);
}

旋转控制

设置右出和左入动画的目标控件, 两个动画同步进行, 并区分正反面朝上.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 翻转卡片
public void flipCard(View view) {
    // 正面朝上
    if (!mIsShowBack) {
        mRightOutSet.setTarget(mFlCardFront);
        mLeftInSet.setTarget(mFlCardBack);
        mRightOutSet.start();
        mLeftInSet.start();
        mIsShowBack = true;
    } else { // 背面朝上
        mRightOutSet.setTarget(mFlCardBack);
        mLeftInSet.setTarget(mFlCardFront);
        mRightOutSet.start();
        mLeftInSet.start();
        mIsShowBack = false;
    }
}

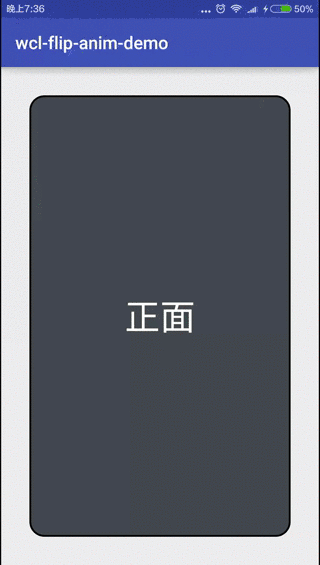

动画效果

旋转卡片

动画效果非常简单, 全部逻辑都不足50行, 这么好玩的动画, 用起来吧.

OK, that’s all! Enjoy it!
